Монтаж дымохода
Любая автономная система отопления за исключением электрической предполагает монтаж дымохода как канала для отвода продуктов сгорания. Недооценить важность данного вида работ сложно, так как от качества его выполнения зависит производительность комплекса обогрева, безопасность проживания хозяев дома. Дымовые газы нагреваются до высочайшей температуры, поэтому неправильный подбор материалов, недостаточная изоляция, герметизация швов значительно повышают вероятность возгорания. Ввиду этого подходить к вопросу организации вывода продуктов горения нужно максимально ответственно.
Основной целью монтажа трубы дымохода является создание тяги, удаляющей отходы горения, создающей в оборудовании, генерирующем тепло, разрежение, необходимое для поступления свежего воздуха. Для обеспечения непрерывности, эффективности этого процесса необходимо правильно выбрать материал изготовления дымовой трубы, спроектировать схему её размещения, вывода на улицу, а затем реализовать этот проект. Чтобы грамотно выполнить все этапы работ, сначала стоит разобраться в классификации дымоотводов.
По материалу изготовления они бывают:
- кирпичными;
- стальными;
- керамическими.
Кирпичные дымоотводы
Кирпич – традиционный материал, используемый для кладки труб испокон веков. Он прочный, огнеупорный, пожаробезопасный, приемлемый по цене. Это неплохой вариант, когда нужен монтаж дымохода камина или печи. Стоит учесть, что для этих целей используется плотный клинкерный, керамический кирпич, так как пористый силикатный не выдерживает таких нагрузок, быстро разрушается.
Со временем данный материал уходит в прошлое, и всё чаще используется как внешний кожух при монтаже керамического дымохода или других конструкций. Причиной тому ряд недостатков. Кирпичная кладка тяжела, для неё требуется обустройство мощного фундамента. Её возведение требует значительных затрат труда, времени. Неровная шероховатая структура кирпича становится причиной быстрого отложения сажи, засорения канала, что снижает силу тяги, приводит к разрушению.

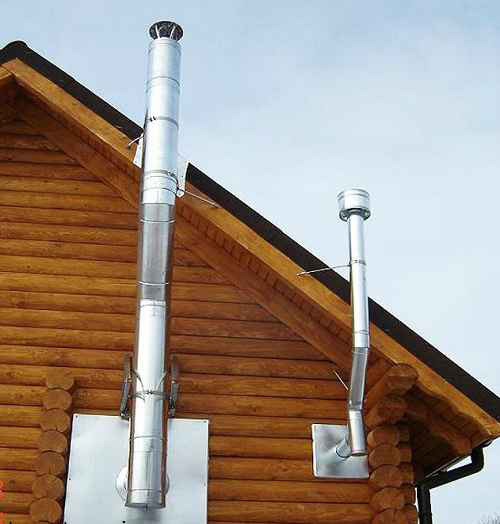

Монтаж дымохода из нержавеющей стали
Нержавеющая сталь более прочна, долговечна, устойчива к коррозии, высоким температурам, обладает небольшой массой, благодаря чему установка труб дымохода производится значительно проще. На рынке стойматериалов представлены готовые стальные модули, производимые с использованием метода плазменной сварки. Они служат 10-12 лет, в то же время кирпичная кладка начинает разрушаться через 3-5 лет.
Чаще всего установка дымохода для котла производится с использованием стальных конструкций, выдерживающих температуру до +600 С, не разрушающихся под действием конденсата, выделяемого низкотемпературными конденсационными котлами.
Стальные дымоотводы могут быть одностенными или двухстенными (сэндвич). Первый тип либо прокладывается внутри помещения и выполняет функцию дополнительного обогрева, либо утепляется кирпичным каналом. Сэндвич представляет собой трёхслойную конструкцию. Внутри находится слой из нержавеющей стали, середина выполнена из базальтовой теплоизоляции, внешний слой производится из стали нержавеющей или оцинкованной. При этом монтаж дымохода из сэндвич труб обеспечивает огнестойкость внутренней поверхности и максимальную прочность внешней. Такая конструкция, не нуждающаяся в дополнительном утеплении, может устанавливаться снаружи здания.

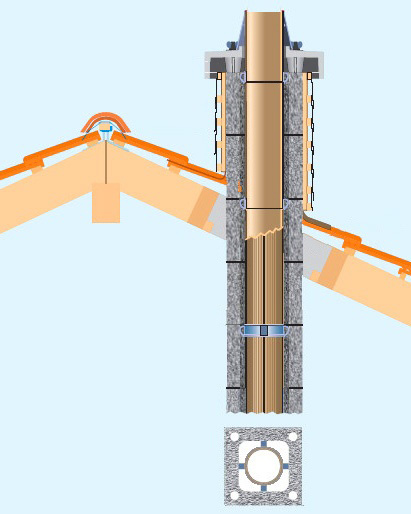

Установка керамического дымохода
Такие дымоотводы наиболее надёжны, их заявленный производителями срок службы составляет не менее 30 лет. Они максимально безопасны, поэтому могут располагаться на расстоянии нескольких сантиметров от горючих поверхностей, что существенно экономит место для их возведения.
Чаще всего керамические дымовые трубы монтируются в кожухе из пенобетона, керамзитобетона. С их применением производится монтаж газового дымохода, твердотопливного, жидкотопливного, к которым предъявляются особо жёсткие требования по пожарной безопасности.
Данные конструкции просты при установке, так как поставляются отдельными секциями. При этом монтаж дымохода котла сводится к соединению секций, герметизации стыков и последующей теплоизоляции. Свойства керамики позволяют создавать сложные дымовые каналы, недоступные при использовании стали, кирпича. Главными недостатками этого оборудования являются значительный вес и высокая стоимость.
Классификация по способу подключения предполагает разделение дымоотводов на:
- внутренние;
- наружные;
- коаксиальные.

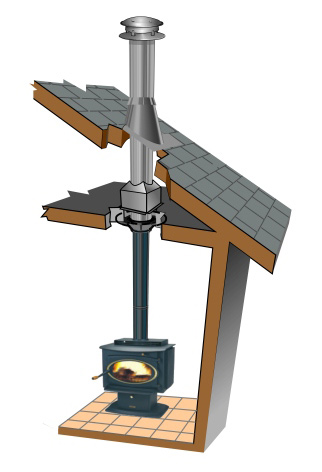

Установка дымохода через крышу
Внутренние дымовыводящие коммуникации проходят внутри дома от источника отопления через перекрытия на крышу. Их преимущества состоят в отсутствии необходимости теплоизоляции, наличии дополнительного излучателя тепла, которым является сам дымоотвод. К недостаткам можно отнести повышенную опасность утечки угарного газа, непрезентабельный вид, портящий дизайн помещения.
По типу конструкции их классифицируют на:
- стенные;
- коренные;
- насадные;

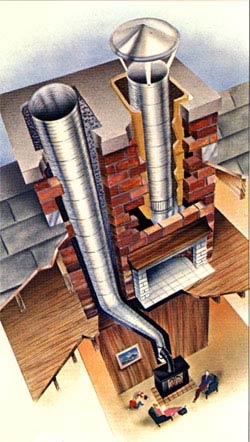

Как понятно из названия, первый тип прокладывается внутри стены, являясь её частью. Такая конструкция планируется на стадии строительства дома, она наиболее применима для монтажа дымохода печи камина, которые также закладываются в ходе возведения здания. Для кладки применяется красный огнеупорный кирпич. Соединение камина или печи с трубой производится с помощью перекидных рукавов, также выкладываемых красным кирпичом. В процессе кладки нужно не забыть сделать смотровое окно для проверки состояния, степени загрязнённости канала.
Коренной дымоотвод представляет собой стояк, устанавливаемый на цементный фундамент. Он заливается на предварительно уложенные слои щебня и песка. Дальнейшая последовательность работ напоминает монтаж дымохода в стену. Преимущество данного типа в том, что он может использоваться одновременно для нескольких печей или котлов, которые подсоединяются к нему посредством рукавов.
Насадные коммуникации используются в банях, саунах. Они наиболее просты при подключении, так как одеваются непосредственно на отопительное оборудование. При этом не требуется закладывать фундамент, подсоединять рукава. Для организации такого комплекса производится монтаж нержавеющего дымохода с последующим выводом через крышу.
Особое внимание при установке внутренних дымовых каналов стоит уделить этапу их вывода на улицу через перекрытия и закреплению на крыше. Над плоской крышей они должны возвышаться не менее чем на полметра. Если крыша скатная, то выход рекомендуется размещать как можно ближе к коньку, возвышение над которым также должно превышать указанную величину. По мере удаления от конька, высота дымоотвода повышается.
Оптимальной формой трубы считается цилиндрическая. Для неё продаются специальные кровельные проходки разных диаметров, углов наклона, существенно облегчающие установку дымохода на крыше. Данные присоединительные элементы состоят из силиконовой или резиновой гофры с алюминиевым фланцем. Гофра подгоняется под нужный диаметр путем срезания её колец, а затем одевается на трубу. Фланец закрепляется на кровле дюбелями или саморезами.
Сложнее дело обстоит с прямоугольной формой дымовыводящего канала, так как для неё сложно подобрать подходящую проходку. Её может заменить металлический фартук, который удобно крепить на кровле любого вида. Он состоит из внутренней и внешней частей. Внутренняя заводится под покрытие крыши и на стенки трубы, внешняя, подбирающаяся по цвету к остальной поверхности, выполняет скорее декоративную функцию, а также защищает от проникновения влаги.

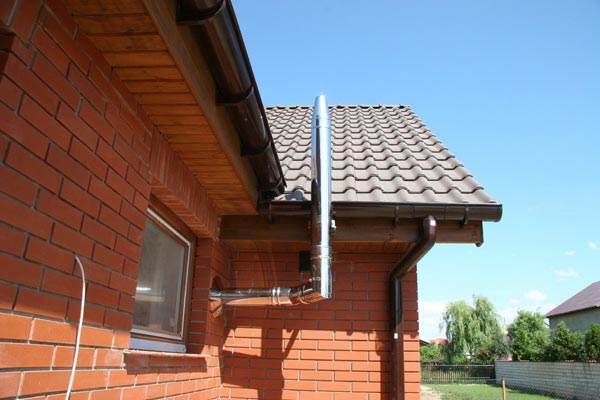

Монтаж дымохода через стену
Обычно выполняется в уже построенных зданиях, где провести дымовую трубу через перекрытия не представляется возможным. К тому же такая конструкция имеет ряд преимуществ. Во-первых, она проще монтируется, во-вторых, полностью находясь вне дома, освобождает пространство, в-третьих, требует меньше денежных, временных затрат при обустройстве. К числу её минусов стоит отнести необходимость утепления, дабы мороз и осадки не нанесли непоправимых повреждений, расходование впустую тепла, ею выделяемого. Чтобы не делать дополнительную теплоизоляцию, чаще всего производится монтаж дымохода сэндвич, который уже утеплён, защищён от механических воздействий.
Диаметр его сечения должен соответствовать выходящему отверстию котла. Длина идущего от котла, проходящего через стену горизонтально расположенного патрубка не должна быть более 1 м. Если выполнить это требование не получается, компенсировать дефект можно, увеличив длину вертикального патрубка. Он присоединяется к горизонтальной части под углом 90о. Его высота является определяющим фактором силы тяги и рассчитывается в зависимости от диаметра трубы, мощности отопительного устройства.
На первом этапе установки сэндвич дымохода его подключают к котловому оборудованию. Для этого используются стальные тройники. Их боковые отводы служат для присоединения конденсатоприёмников, организации смотровых окон. Затем в стене пробивается отверстие, размер которого должен учитывать диаметр патрубка с теплоизоляцией. Его проход необходимо обязательно теплоизолировать, чтобы защитить материал стены от воздействия высокой температуры, и заштукатурить.
К концу горизонтального патрубка строго перпендикулярно присоединяют вертикальную часть. Все соединения жёстко фиксируются хомутами. Особое внимание при установке дымохода через стену стоит уделить фиксации с наружной стороны. Для этого используются специальные крепления, располагаемые на расстоянии примерно 0,5 м. Между дымовым каналом и стеной прокладывается теплоизоляция. Верхний конец вертикального патрубка защищается металлическим колпаком.

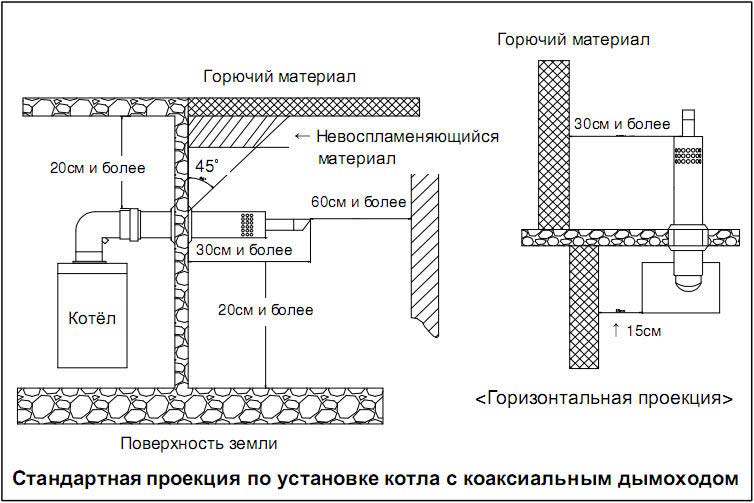

Монтаж коаксиального дымохода

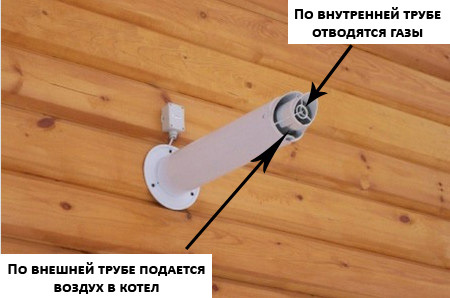

Данный вид оборудования наиболее прост при подключении, не требует предварительной подготовки. Для его установки необходимо только пробить отверстие в стене соответствующего диаметра. Такой дымоотвод представляет собой двойную трубу: через внутреннюю происходит сброс продуктов сгорания, внешняя служит для поступления кислорода. Одна сторона дымового канала выводится за пределы дома, вторая подсоединяется к котлу. При этом располагается она горизонтально в отличие от традиционных аналогов.
Производится монтаж коаксиального дымохода только для газовых маломощных теплогенераторов, которые навешиваются на стену, иногда устанавливаются на пол. Это оборудование может монтироваться не только в котельной, но и в других помещениях, так как с подключением коаксиального дымоотвода отпадает необходимость в организации приточной вентиляции, ведь забор воздуха производится с улицы благодаря наличию в конструкции турбированного котла специального вентилятора.
Заказывайте монтаж в нашей компании
Независимо от того выполняется установка дымохода внутри или снаружи здания, она представляет собой сложный процесс, требующий произведения точных расчётов, выполнения целого комплекса работ с использованием специального инструмента, разнообразных креплений, соединительных элементов. Учесть все нюансы и создать грамотную конструкцию смогут специалисты компании «Альфа-Терм», обладающие необходимым опытом, знаниями, навыками в данной сфере. Выполнив необходимые замеры, они точно рассчитают размеры дымового канала, смонтируют и установят его в соответствии с нормами пожарной безопасности.
