Монтаж коллектора (гребенки)
Ввиду сложности и разветвлённости современных коммунальных сетей и возрастающего спроса на комфорт со стороны владельцев жилья монтаж коллектора становится всё более популярным как в индивидуальных, так и в централизованных системах обогрева. Это устройство представляет собой отрезок трубы, изготовленной из полимера или металла. Один ее торец подключают к трубопроводу, на другой конец устанавливают заглушку. От этого отрезка трубы идут линии подачи тепла или воды к потребителям и обратки от них. Количество таких отводов колеблется от двух до двенадцати.
Когда выполняется установка распределительного коллектора, отдельная труба направляется к каждому сантехническому прибору или отопительной батарее, что позволяет сформировать сеть с минимальным количеством соединений. Тем самым сводится к нулю возможность образования протечек ввиду малого числа слабых мест.
Эти устройства, могут также называть гребенками. Они различаются по форме, технологии установки в зависимости от назначения системы, в которой их применяют. На практике различают гребенки для:
- систем радиаторного отопления
- комплексов теплого пола
- сетей подачи воды
Коллекторы радиаторного отопления
Невзирая на то, что повсеместно используют системы, одно- или двухтрубного типа, лучевая схема прокладки трубопроводов получает все большее признание. Это обусловлено простой эксплуатации сетей, построенных с применением распределительных гребенок.
Подключение каждого отопительного прибора на вход/выход коллектора делает возможным его индивидуальную настройку. По мере необходимости его можно снимать без слива системы, например, при проведении ремонтных работ. Нельзя не учитывать и того, что подключение коллектора обеспечивает равное распределение тепловой энергии среди потребителей, включенных в сеть.
Ещё одно преимущество использования распределителей – экономичность эксплуатации комплекса отопления. Она заключается в возможности отключения контуров, смонтированных во временно неиспользуемых помещениях. Благодаря этому радиаторы не будут расходовать недешевую тепловую энергию. Лучевая разводка оптимальна для скрытой укладки труб. Она не портит дизайн помещения.
Не стоит забывать и о недостатках такой схемы. Её организация возможна только на этапе постройки или капремонта здания. Монтаж гребенки отопления подразумевает формирование разветвлённого комплекса теплопроводов, что не совсем экономно с позиции затрат времени и необходимых материалов. Однако подобный комплекс довольно быстро окупает себя в ходе эксплуатации.
Установка оборудования

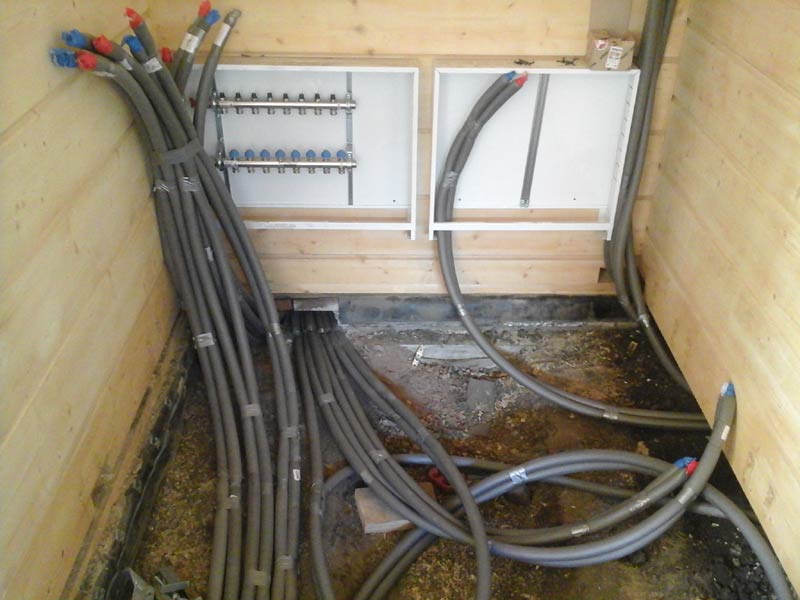

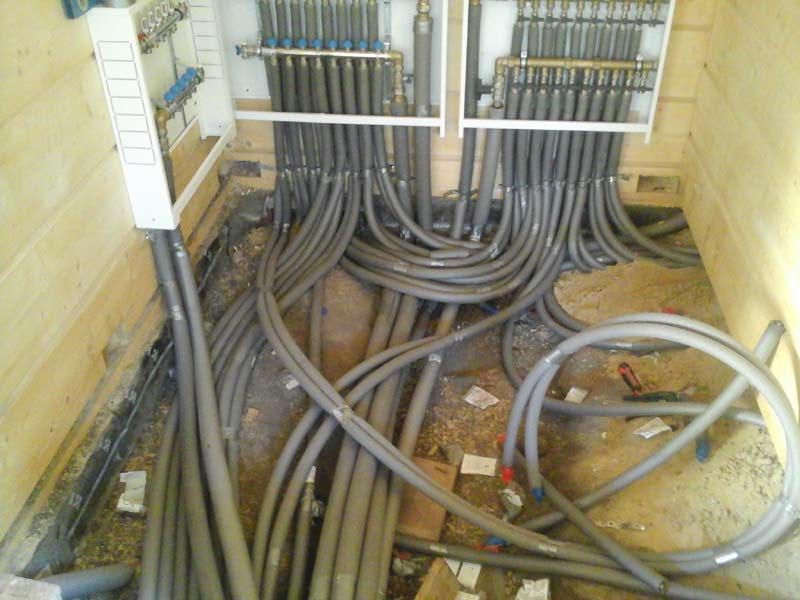

Распределитель, применяемый в радиаторных системах отопления, состоит из двух гребенок. Одна соединяется с подающей линией, вторая - с обратной. Его размещают рядом с основным теплогенератором в помещениях с наименьшим уровнем влажности. При поэтажной разводке трубопровода распределительное оборудование монтируется на каждом уровне. Оно должно быть установлено в отдельном монтажном шкафу, в котором специально проделаны отверстия для выведения коммуникаций. Эта конструкция не только закрывает от глаз неэстетично выглядящее оборудование, но и защищает его от детей и домашних питомцев.
Грамотный монтаж гребенки отопления предполагает подключение арматуры. Перед соединением с основной трубой, идущей к котлу, требуется установить шаровые краны, они нужны для остановки работы распределителя без слива теплоносителя из сети. К коллекторным отводам также монтируют отсечные вентили, блокирующие подачу к отдельным отопительным батареям. Так как один торец распределителя подсоединен к трубопроводу, то второй требуется заглушить. Там имеет смысл врезать кран для слива и воздухоотводчик.
Подключение коллектора теплого пола
Алгоритм работ схож с радиаторными комплексами. Разница заключается только в том, что к патрубкам распределителя подключают контуры теплого пола. Целесообразно, чтобы каждый из них расположено на примерно равной дистанции от коллектора. Это гарантирует сбалансированный гидравлический режим и равномерное распределение тепловой энергии.
Выполняют монтаж гребенки теплого пола в комнате, где данный комплекс будет работать. Если его укладывают в ванной комнате, то целесообразно распределитель вынести за пределы этого помещения. При выполнении монтажа надо обратить внимание на то, что прокладка линий теплого пола должна быть выполнена из цельных кусков труб. Распределительное оборудование размещается в шкафу, изготовленном из листового металла, или в заблаговременно подготовленной нише. Для простоты и удобства настройки функционирования отопительного комплекса подключение коллектора к контурам тёплого пола выполняется с использованием термостатов, расходомеров, регулирующих вентилей.
Ключевой особенностью работы этого комплекса является потребность в поддержании температуры теплоносителя в диапазоне 35-45 С. Именно поэтому в коллекторный комплекс обязательно включают смеситель. Он предназначен для смешивания горячей воды, подаваемой по подающей линии, с охлажденной из обратки.

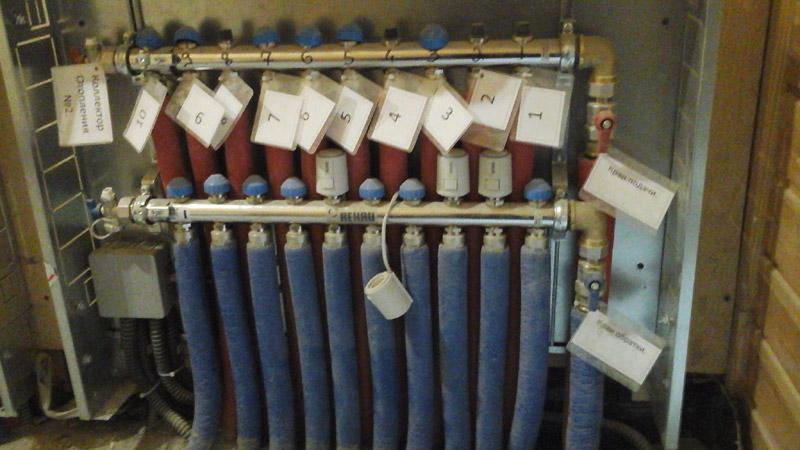

Монтаж гребенки водоснабжения
Распределительные устройства, монтируемые в комплексы холодного и горячего водоснабжения, несколько отличаются от оборудования для радиаторов и теплого пола. Они представляют собой одну гребёнку с отводами, соответствующими количеству точек водоразбора. К входу распределителя подключают основную линию системы. К отводам гребенки присоединяют потребителей: сантехнику, стиральные, посудомоечные машины. Для подачи холодной и горячей воды используются отдельные гребенки.
Выполняется монтаж коллектора водоснабжения неподалеку от входа водопроводной линии возле основного стояка. На отводы врезают вентили, предназначенные для отсечения или настройки потока В первом варианте допустима только возможность перекрывания подачи воды к потребителям, во втором - имеется возможность настройки подаваемого напора. В этом проявляется превосходство лучевой системы над одно- и двухтрубными.
Кроме того, подключение коллектора позволяет уравнять напор на точках разбора благодаря тому, что они подключаются автономно. Лучевая разводка предоставляет возможность присоединения новых потребителей без нарушения единства комплекса, так как распределители с разным числом патрубков можно соединять между собой.
К недочетам установки гребенки сантехнической относят существенные расходы на приобретение необходимых материалов: труб, фитингов, арматуры. Да и само оборудование стоит недешево. Однако подобная схема позволяет сэкономить расход воды, регулируя ее подачу, а это позволит довольно быстро окупить расходы на ее создание.
Так как организация лучевого комплекса отопления или водоснабжения является одной из самых сложных в проектировании и сборке, заниматься ею без наличия опыта и необходимой технической грамотности нецелесообразно. Только грамотная разработка, квалифицированный монтаж, осуществленный подготовленными специалистами в состоянии обеспечить эффективную работу системы.
