Монтаж отопления

Система обогрева – это комплекс мероприятий, направленных на компенсацию теплопотерь здания с целью поддержания в помещениях комфортного микроклимата для жизнедеятельности или протекания технологических процессов. С инженерной точки зрения она представляет собой схему, состоящую из оборудования, арматуры, сети труб, в которой каждый элемент выполняет свою функцию, обеспечивая слаженное бесперебойное функционирование. Для реализации этой задачи необходимо грамотно и ответственно выполнить проектирование и монтаж отопления с последующим своевременным качественным обслуживанием.

Достоинства водяных систем

Наибольшее распространение в сфере инженерных комплексов обогрева получили сети, по которым циркулирует жидкий теплоноситель. Они

1. экономичнее, нежели электрические
2. безопаснее по сравнению с паровыми
3. проще в регулировании, чем воздушные

С другой стороны монтаж отопления водяного сложнее, требует тщательного проектирования и значительных затрат на обустройство. Однако первоначальные расходы окупаются в ходе эксплуатации при условии, что схема установки и разводки трубопровода была выбрана грамотно.

Виды систем

Комплексы с жидким теплоносителем могут быть организованы по одному из двух типов.

Однотрубные

Характеризуются простейшим принципом работы, согласно которому вода движется от центрального агрегата по одной замкнутой линии. На ней последовательно располагаются приборы, через которые по очереди проходит теплоноситель, постепенно отдавая энергию. В конце цепочки он возвращается в котёл уже остывшим.

Такое подключение систем отопления оправдано для небольших квартир, частных домов с несколькими радиаторами. Если их количество увеличивается, проявляется перекос в распределении тепла, когда последним в цепи потребителям достаётся его слишком мало. В результате помещения прогреваются неравномерно.

Кроме того, негативным моментом здесь является взаимозависимость работы отдельных радиаторов. Это неудобно в плане регулирования и проведения ремонта.

Двухтрубные

Более эффективный способ разводки с двумя магистралями

1. подающей, по которой вода движется от теплогенератора к радиаторам, теплому полу
2. обратной, служащей для сбора остывшей воды и направления её к котлу

Установка системы отопления по этому типу даёт возможность индивидуально подключить каждый прибор к обеим линиям. Благодаря этому тепло распределяется между ними равномерно. Кроме того, появляется возможность регулировать мощность радиатора независимо от остальных, что позволяет создавать комфортный микроклимат в помещениях в соответствии с потребностями жильцов.

Двухтрубные системы удобны в ремонте, обслуживании, так как отдельный контур или прибор всегда можно отключить без остановки работы всей сети.

Как выполнить монтаж отопления

Это достаточно сложный многоэтапный проект, который предполагает установку целого ряда различного оборудования и его отладку таким образом, чтобы оно работало как единый механизм.

Монтаж котлов

Эти агрегаты являются центральным элементом любого водяного комплекса, так как они нагревают теплоноситель для последующей раздачи энергии радиаторам, теплому полу, конвекторам, бойлерам и т.д. Выполняется установка котлов отопления в отдельном помещении либо на кухне, в коридоре. Выбор места размещения во многом определяется видом оборудования. В зависимости от типа используемой в работе энергии оно классифицируется на

1. газовое
2. электрическое
3. дизельное
4. твердотопливное

Подключение газового котла

Такие агрегаты пользуются наибольшим спросом у потребителя за счёт экономичности, так как для функционирования им необходим сравнительно недорогой ресурс. Эти устройства отличаются удобством эксплуатации, высокой степенью автоматизации, приемлемой ценой. Главный их недостаток – необходимость обеспечения безопасного отвода продуктов сгорания. Они могут сбрасываться через коаксиальную трубу или через вертикальный дымоход. В первом случае возможно подключение газового отопления даже в жилой комнате, во втором – необходимо обустройство отдельного помещения с приточно-вытяжной вентиляцией.

Монтаж электрического котла

Это оборудование не использует в ходе работы процесс горения, потому абсолютно безопасно, экологично, устанавливается по простейшей схеме. Главное, протянуть от щитка отдельную линию с УЗО. Важно учитывать, при каком напряжении функционирует агрегат: 220 или 380 В. Электрические котлы обладают компактными габаритами, чаще всего навешиваются на стену. Их можно разместить на кухне в одном из шкафов или в подсобке. Единственное от чего нужно защитить корпус – попадание брызг воды. Основной недостаток таких моделей – высокая стоимость эксплуатации, так как значительный расход электричества обходится недёшево.

Дизельные и твердотопливные котлы

Такие агрегаты могут быть подключены только в условиях частного дома, так как не могут работать без системы дымоудаления и приточно-вытяжной вентиляции в помещении. Чаще всего для них создаётся отдельное пространство топочной, что обеспечивает безопасность функционирования оборудования. Также установка отопления этого типа предполагает необходимость обустройства хранилища для дров, угля или дизеля. При этом для жидкого топлива важно наличие обогреваемого помещения, иначе оно слишком загустеет.

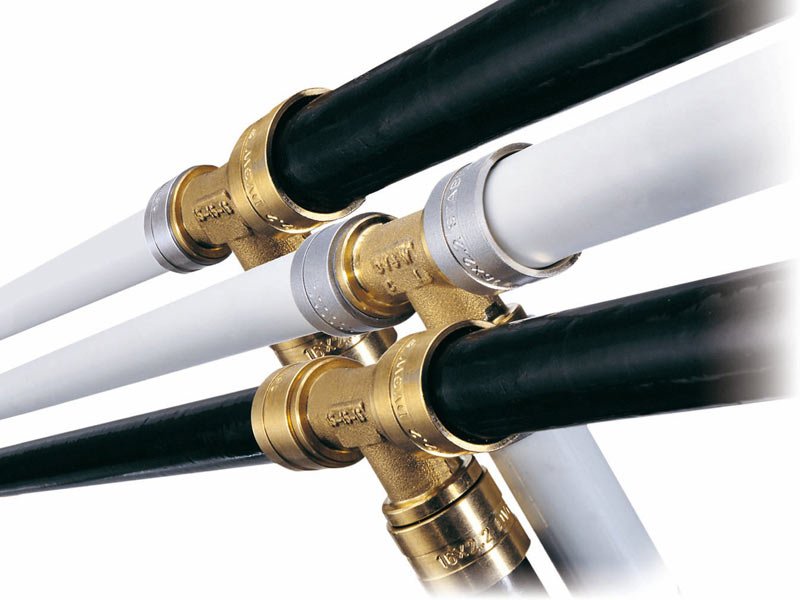

Монтаж труб

Разводка коммуникаций от котла к потребителям тепла – не менее важный ответственный этап работ. Здесь стоит особо тщательно подойти к выбору материалов. В настоящее время в сфере отопления наибольшей популярностью пользуются следующие виды труб.

Стальные

Чаще всего устанавливаются в централизованных сетях, так как отличаются выносливостью. Они хорошо выдерживают перепады температур, давления, свойственные коммунальным комплексам обогрева. Для разводки в частных домах они используются редко из-за большого веса и сложности сборки с применением сварочного аппарата.

Медные

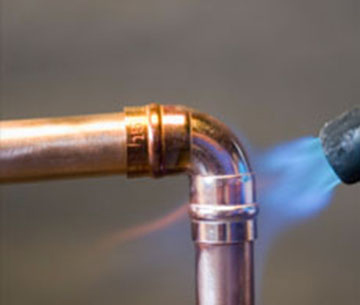

Из этих труб зачастую выполняется монтаж систем отопления внутри котельной для обвязки теплогенератора. Это обусловлено их высокой надёжностью, долговечностью, устойчивостью к сложным условиям эксплуатации. Сборка осуществляется методом пайки. Их применение для разводки коммуникаций по всему дому ограничено высокой ценой медных изделий.

Из сшитого полиэтилена

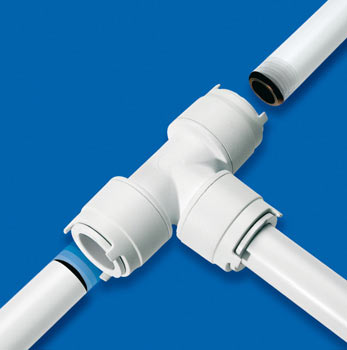

Полимерные системы этого типа устойчивы к коррозии, выдерживают высокую температуру, гидроудары. На гладких внутренних стенках труб не откладывается налёт, что позволяет обеспечить хорошую проходимость весь срок эксплуатации. Изделия из сшитого полиэтилена устанавливаются с применением технологии аксиальной запрессовки. Создаваемые при этом соединения отличаются герметичностью, надёжностью, что даёт возможность прокладки коммуникаций в стяжке пола или за стеновой облицовкой.

Полипропиленовые

Ещё один полимерный материал, используемый в комплексах обогрева. Он во многом схож с предыдущим видом, но менее устойчив к воздействию высокой температуры. Для работы с ней необходимо применять линейки труб, армированные алюминием или стекловолокном. Выполняется монтаж отопления из полипропиленовых труб с применением пайки.

Металопластиковые

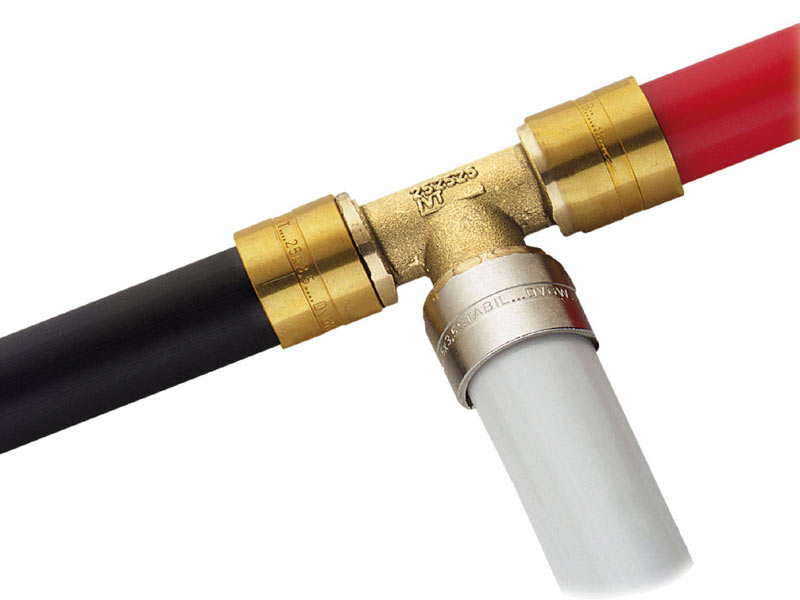

Эти системы чаще применяются в холодном водоснабжении, однако могут быть установлены и в комплексы обогрева. Трубы обладают меньшей гибкостью и эластичностью, чем полимерные. Однако внутренний слой алюминия придаёт им стабильность, прочность. Для их сборки используются пресс-фитинги, обеспечивающие высокий уровень герметичности соединений.

Прокладка коммуникаций может производиться открытым способом, когда трубы остаются на виду, или скрытым, когда они прячутся в пол, стены, под плинтус. Стальная, металлопластиковая разводка часто обустраивается по первой схеме, особенно если для неё использовались резьбовые фитинги. Установка систем из сшитого полиэтилена, монтаж полипропиленового отопления практически всегда выполняется по второй схеме.

Подключение радиаторов

Прежде всего необходимо определиться с типом приборов. На современном рынке представлена масса различных моделей. Их все можно объединить в четыре группы в зависимости от материала изготовления

1. алюминиевые
2. стальные
3. чугунные
4. биметаллические

Первые два типа отлично подходят для автономных систем обогрева, так как обладают высокой теплоотдачей, небольшим весом. Они экономичны в эксплуатации, так как обладают незначительным объёмом. Реализовать подключение отопления в централизованном комплексе лучше с применением чугунных или биметаллических батарей. Они способны выдержать высокую температуру воды, сильные гидроудары.

В зависимости от способа интеграции прибора в систему различают три схемы присоединения

1. боковая. Предполагает подведение коммуникаций с одной торцевой стороны. Позволяет равномерно прогреть всю поверхность корпуса, обеспечив хорошую теплоотдачу
2. диагональная. Схожа с предыдущей с той разницей, что вода заходит в верхнее отверстие с одной стороны, а выходит через нижнее с другой. Это наиболее эффективная схема подключения, подходящая для радиаторов со значительным количеством секций
3. нижняя. При этой разводке вход и выход теплоносителя находятся рядом в донной части корпуса. В этом случае производительность прибора снижается на 10-15%, зато появляется возможность спрятать подводки в пол

Установка батарей отопления выполняется по периметру здания под окнами, что позволяет создать завесу от проникновения холодного воздуха извне. Радиаторы навешиваются на 2-3 кронштейна в зависимости от длины. Важно идеально ровно разместить корпус, выдержав расстояние от опорной поверхности 2-5 см, пола – 10-15 см, подоконника – 8-12 см. Подключение к трубопроводу лучше выполнять с применением запорно-регулирующей арматуры: отсечных, термостатических вентилей. Спуск воздуха из батареи обеспечит кран Маевского.

Установка прочего оборудования

Для эффективной, безопасной и слаженной работы комплекса обогрева необходимо ещё несколько устройств. Циркуляция воды по системе с нужной скоростью, интенсивностью обеспечивает подключение насоса отопления. Он врезается перед котлом в обратную магистраль, где температура и давление минимальны, что позволяет продлить его ресурс.

Основную защитную функцию для теплогенератора выполняет группа безопасности. Она состоит из

1. автоматического воздухоотводчика, выводящего газы из трубопровода
2. предохранительного клапана, сбрасывающего давление
3. манометра для визуального контроля

Не менее важна установка расширительного бака системы отопления, он располагается в максимально высокой точке возле котла на подающей линии. Его основная задача – принимать избыток расширившегося в результате нагрева теплоносителя с целью нивелирования гидроударов.

На последнем этапе монтаж отопления завершается опрессовкой, т.е. подачей в сеть высокого давления. Таким образом проверяется прочность, герметичность соединений, способность оборудования работать в сложных условиях непродолжительный отрезок времени. Если система не дала сбой, её можно запускать в работу.
