Разводка труб отопления
От правильности прокладки труб отопления зависит комфорт каждого жилого помещения. Они напоминают кровеносные сосуды человека, по которым растекается живительное тепло. Если разводка отопительных труб сделана грамотно, в помещении всегда будет уютно, кроме того, значительно увеличится срок эксплуатации отопительного оборудования, минимизируется расход топлива.
Профессионалы советуют заниматься выбором схемы размещения труб перед началом отделочных работ. Это позволит сформировать скрытую разводку трубопроводов отопления. Если же на полу уже имеется покрытие, а стены закрыты обоями, применить её будет невозможно. Приборы подключаются к коммуникациям разными способами. От этого зависит выбор схемы разводки труб отопительной системы, которая может быть одно- или двухтрубной. Каждая из них отличается своими положительными и отрицательными свойствами.
Однотрубная
Это простейшее устройство отопительного к комплекса. Батареи последовательно подключаются к единственному контуру, по которому движется поток воды. Подобнаяразводка труб отопления в квартире считается самой экономичной, если рассматривать вопрос расхода строительных материалов. Чтобы схема нормально функционировала достаточно проложить только одну линию, потому монтажные работы делаются быстро и просто. К недостаткам такой схемы можно отнести два важных фактора:
- низкая эффективность
- невозможность выполнять регулировку температуры одного прибора или помещения
В этом случае протяжённость контура значительна, поэтому последняя батарея остается холодной, так как теплоноситель поступает в нее уже практически полностью остывшим. Частично эта проблема решается установкой многосекционных радиаторов отопления с учетом удаленности от основного котла. В данном типе разводки различают две схемы в зависимости от способа прокладки коммуникаций.
Однотрубная горизонтальная
Обычно используется в помещениях небольшой площади. Приборы устанавливаются горизонтально в одной плоскости, придерживаясь одного уровня. Трубопровод прокладывают по полу или над ним. Если в помещении имеется несколько этажей, то горизонтальная разводка труб отопления, дополнительной установки стояка.
Разводка однотрубная вертикальная
Такую схему зачастую используют в двухэтажных коттеджах небольшой площади. Она подразделяется на два подтипа:
- проточный
- байпасный
Основным отличием второй схемы, является создание байпасов (замыкающих участков), которые дают возможность отсекать отдельные радиаторы или контуры от системы.
Вертикальная однотрубная разводка труб отопления будет нормально работать при условии, если батареи будут располагаться по всей длине подающего контура несколькими рядами (один над другим). Трубопровод прокладывается под углом, не превышающим пять градусов. Такой наклон обеспечивает свободный ток теплоносителя. Выглядит такая схема не очень эстетично, так как в этом случае обустроить скрытую разводку труб отопления не получится.
Двухтрубная схема
Более эффективная система обогрева по сравнению с предыдущей. Здесь каждая батарея подключается одновременно к двум линиям:
- подаче
- обратке
Такая разводка труб отопления в частном доме монтируется намного сложнее. Для неё потребуется на порядок больше труб, что повлечет за собой значительные денежные вложения. С другой стороны эта схема гораздо комфортнее в эксплуатации, так как при её применении появляется возможность регулировать температуру отдельно каждого радиатора. В результате расход энергии становится минимальным. Двухтрубная система, аналогично однотрубной, может устанавливаться внутри помещения вертикально или горизонтально.

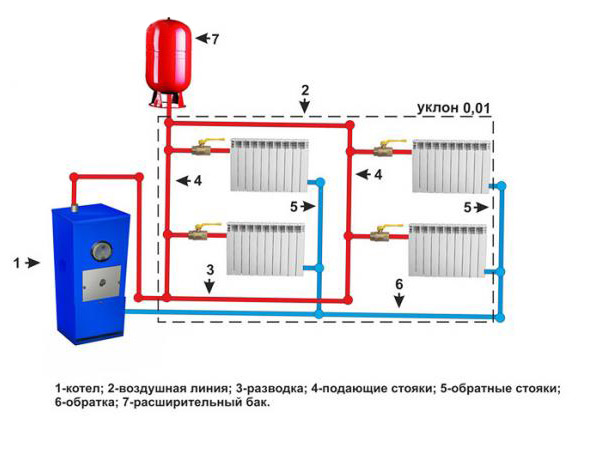

Схема двухтрубная вертикальная
Используется преимущественно в многоэтажных домах. Для ее создания дополнительно устанавливаются стояки. Горячая вода поступает в отопительный радиатор снизу или сверху. Недостатком этой схемы считается частое возникновение воздушных пробок. Чтобы этого не допустить, отопительные приборы оснащают кранами Маевского. Также в систему обязательно внедрение расширительного бака.
Двухтрубная горизонтальная разводка труб отопления
С успехом применяется в зданиях любого типа. В ней топительные радиаторы устанавливаются последовательно, а подключение к обеим основным магистралям (подача, обратка) происходит индивидуально. Двухтрубные горизонтальные системы обустраиваются по одной трёх схем:
- встречная
- тупиковая
- коллекторная
Первый вид практически аналогичен однотрубной схеме. Её также отличает большая протяженность, сложная настройка. При попутной разводке труб отопления происходит выравнивание расстояний от потребителей тепла до котла. Недостатком такой системы считается необходимость установки дополнительного оборудования, чтобы создать попутное направление в каждом контуре (подача, обратка). Такой монтаж требует дополнительных финансовых вложений.

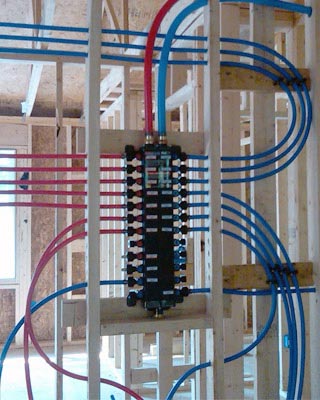

Наиболее эффективной считается коллекторная разводка отопительных труб, где каждый прибор присоединяется через две трубы непосредственно к гребёнке распределителя. Чтобы осуществлять контроль температуры, здесь используется специальное оборудование: термостаты, сервоприводы и др.
Коллекторная схема дает возможность осуществить скрытую разводку трубопровода, смонтировав ее под поверхностью пола или прямо в стене до завершения отделочных работ. Коммуникации монтируются в бетонной стяжке или штробах, выдолбленных в штукатурке.
