Установка радиатора
Отопительный прибор является неотъемлемой составляющей большинства систем обогрева, так как выполняет важнейшую функцию – излучение тепла в пространство. Поэтому от того, насколько грамотно выполнена установка радиатора, во много зависит комфорт проживания. Эти устройства универсальны в применении, могут быть подключены в автономную или централизованную сеть, в дом, квартиру или офис. Главное, правильно подобрать модель: тип, размер, мощность и т.д.
Виды приборов
Основная классификация осуществляется в зависимости от материала изготовления, так как от его свойств во многом зависят технические характеристики оборудования.

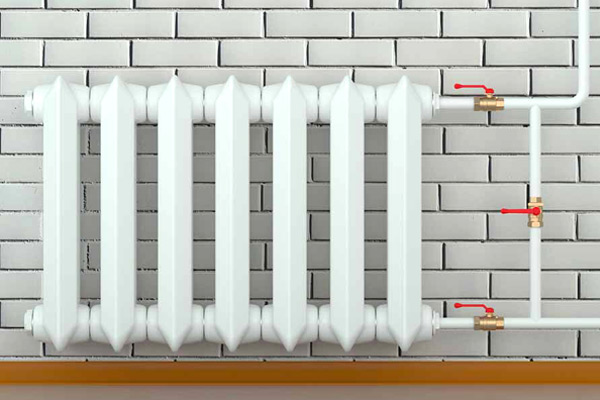

Чугунные
До недавнего времени батарея из этого металла была монополистом рынка. Прибор идеален для централизованных систем, так как выдерживает высокую температуру, скачки давления. Чаще всего монтаж чугунного радиатора выполняется в квартире многоэтажного дома. Он не боится коррозии, что обусловлено особенностью этого металла создавать на своей поверхности оксидную плёнку.
Среди минусов оборудования выделяют
- высокую стоимость
- значительный вес
- сложность монтажа
- непрезентабельный угловатый дизайн
Снятие и установка радиатора этого типа не может выполняться самостоятельно из-за большой массы. Поэтому прежде чем подключать прибор, мастеру необходимо позаботиться о наличии помощника. Перед навешиванием на стену каждую секцию прибора откручивают с применением гаечного ключа. Соединительный ниппель смазывается олифой, после чего конструкция собирается заново. При необходимости батарея грунтуется и окрашивается.
Алюминиевые
Эти секционные приборы относятся к разработкам нового поколения, так как используются для обогрева помещений сравнительно недавно. Их широкая популярность обусловлена рядом достоинств
- малый вес
- несложная установка
- высокая теплоотдача, превышающая все остальные виды отопительных устройств
- современный минималистичный дизайн
На фоне плюсов, стоит отметить и минусы. К сожалению, установка радиаторов в квартире, подключённой к коммунальной сети, невозможна. Причиной тому чувствительность алюминиевых батарей к качеству, составу теплоносителя, хрупкость при воздействии гидроударов. В случае монтажа в автономную систему важно помнить, что они не сочетаются с медными коммуникациями. Контакт двух металлов приведёт к коррозии прибора.

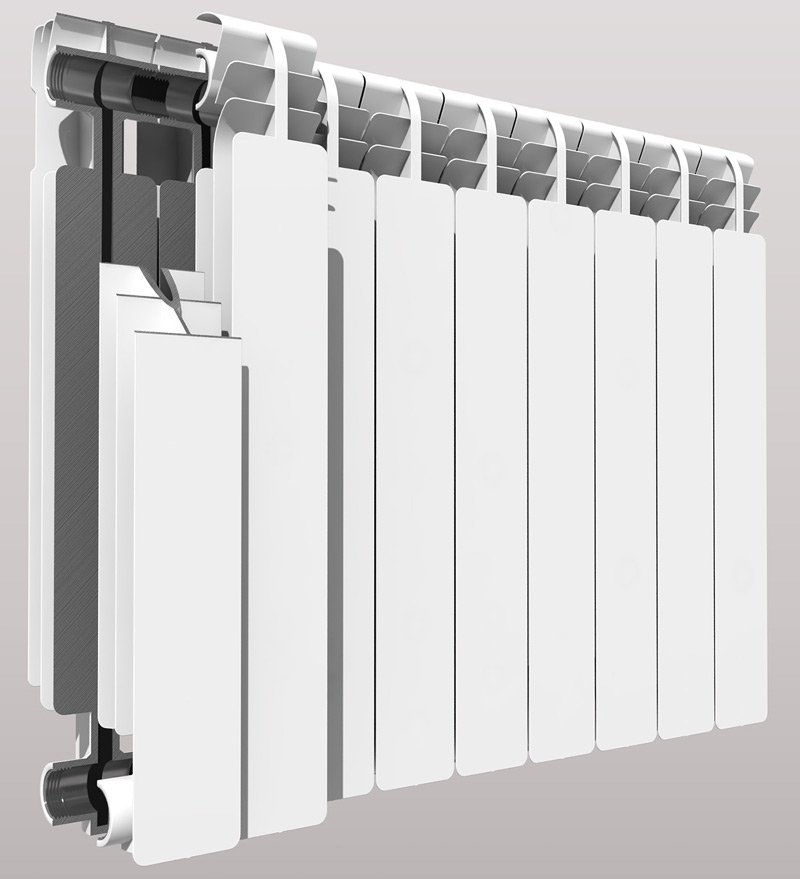

Биметаллические
Комбинированные секционные батареи, производимые из двух материалов. Сталь используется для производства внутреннего сердечника, по которому циркулирует теплоноситель, алюминий – для отлива внешнего кожуха, с которого происходит излучение. Это сочетание гарантирует прибору массу преимуществ
- высокая механическая прочность, устойчивость к гидроударам
- отличная теплоотдача
- долговечность и надёжность
Благодаря этому установка биметаллических радиаторов возможна в любые системы: автономные, централизованные. Особой выносливостью отличаются монолитные модели, которые, как и обычные приборы, имеют секционную конструкцию, но не разборную. Их цельный корпус может выдерживать гидроудары до 30 атмосфер.
Пользователи, купившие биметаллическую батарею, отмечают два недостатка: высокую цену и подверженность коррозии.

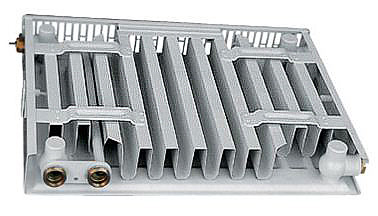

Стальные
Такие приборы могут иметь трубчатую или панельную конструкцию. Последние представляют собой 1-3 ряда пластин, каждая из которых сварена из листов метала. Между ними проложены каналы, по которым циркулирует теплоноситель. Дополнительно поверхность отдачи энергии может быть увеличена путём присоединения оребрения также из стали. Ввиду низкой устойчивости к скачкам давления монтаж панельного радиатора возможен только в индивидуальные системы отопления. Там оборудование может полностью раскрыть свои плюсы
- высокая теплоотдача
- экономичность
- современный дизайн
- удобство обслуживания
- приемлемая цена
Трубчатые модели имеют монолитную конструкцию, сваренную лазером, потому могут функционировать в коммунальных системах. Однако они не столь долговечны, как чугунные модели, так как более подвержены коррозии. Зато они отлично выдерживают высокую температуру, гидроудары. Минимальный объём внутреннего пространства позволяет эффективно обогревать помещение при небольшом расходе топлива, что актуально для автономных систем.
Одна из причин установки радиатора цена которого не слишком доступна – эксклюзивный дизайн. Трубчатые батареи представлены на рынке в широком ассортименте моделей оригинальной конструкции в виде пересекающихся или изогнутых линий, в форме скамейки и т.д.
Технология монтажа отопительных приборов
Оптимальное место для навешивания оборудования находится под окном, что позволяет создать тепловую завесу от проникновения с улицы холодного воздуха. Желательно, чтобы центр корпуса батареи соответствовал середине остеклённого проёма. Также важно придерживаться расстояний:
- 50-70 мм от подоконника
- 30-50 мм от стены
- 80-100 мм от пола
Монтаж чугунного радиатора отопления на стену из дерева лучше не производить ввиду её ограниченной несущей способности.
Алгоритм установки
- Подготовка поверхности для навешивания прибора. Для увеличения теплоотдачи её можно обклеить отражающим материалом или покрыть краской с глянцевым эффектом.
- Разметка положения корпуса. На стене ставятся точки в местах фиксации монтажных кронштейнов. Их размещение необходимо рассчитать с учётом того, что монтаж радиатора должен быть выполнен под углом 0,5-1 градуса в сторону движения теплоносителя. Это позволит эффективнее бороться с воздушными пробками. Количество кронштейнов рассчитывается из соотношения одна штука на 1 м2 площади корпуса прибора.
- Установка крепежа. В заранее просверленных отверстиях фиксируются дюбели или саморезы. Последние укрепляются цементным раствором.
- Навешивание приборов. На крепеже размещаются кронштейны, на которых фиксируется корпус. Во избежание повреждений установка биметаллического радиатора отопления, как и алюминиевого, стального выполняется в заводской защитной плёнке. Обычно она снимается только по окончании отделочных работ в помещении.

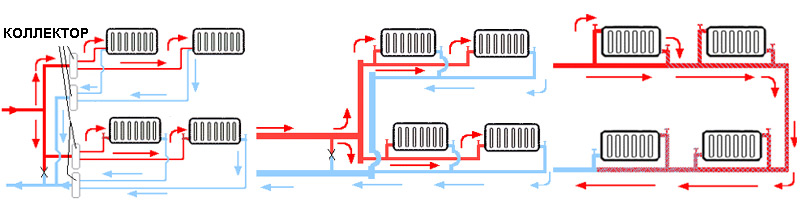

Схемы подключения
Существует три основных способа врезки отопительного прибора в систему.
Нижняя
Предполагает подведение подачи и обратки к донной части корпуса, при чём обе магистрали располагаются рядом с правой или левой стороны. Это максимально удобно для того, чтобы спрятать коммуникации за стену или в пол. Однако монтаж радиатора с нижним подключением имеет существенный недостаток – пониженную производительность. Из-за того что верхняя часть прибора прогревается меньше, эффективность теплоотдачи может снизиться до 25%.
Боковая
Схема подключения, позволяющая реализовать до 95% заявленной мощности оборудования. Здесь подающая труба подключается сверху, обратная – снизу с одной стороны корпуса. Благодаря этому теплоноситель равномерно распределяется по всем внутренним каналам. Но стоит отметить, что в отличие от нижней разводки боковую сложнее проложить скрыто.
Диагональная
Такая установка радиатора отопления предполагает, что подающая магистраль входит в верхнее отверстие с одной стороны, обратная выходит из нижнего с другой. Это идеальный вариант для подключения многосекционного прибора, который позволяет выжать максимум мощности (до 100%). Недостаток диагональной схемы тот же, что и у боковой: часть труб и регулирующая, присоединительная арматура остаются на виду.
На последнем этапе монтажа после окончания ремонта с корпуса снимается защитная плёнка. Также возможна установка решетки радиатора, которая будет маскировать подключения, возможные дефекты. Подбор этого элемента должен основываться не только на эстетической составляющей, но и на способности беспрепятственно пропускать тепловое излучение.
