Установка расширительного бака

Одним из важнейших этапов организации системы отопления или водоснабжения является установка расширительного бака. Это оборудование позволяет решить одновременно несколько задач, обеспечив слаженную гармоничную сбалансированную работу комплекса. Чтобы оно выполняло свои функции полноценно, важно правильно подобрать его тип и грамотно выполнить монтаж.

Виды расширительных баков

В зависимости от конструкции и специфики, решаемых их установкой проблем, выделяют три категории оборудования.

Открытые ёмкости

Представляют собой обычный резервуар, который можно сделать самостоятельно из пластика или металла. Он не герметичен, но должен быть оснащён крышкой для защиты от загрязнений. Выполняется монтаж расширительного бака для отопления исключительно открытого типа. Ёмкость заполняется водой и, подключаясь к теплопроводу, служит решению двух задач

1. выведение из комплекса воздуха, который создаёт пробки, мешает беспрепятственному движению рабочей среды. Так как давление в открытых системах зачастую недостаточно для выталкивания газа, он может свободно выходить через негерметичный резервуар
2. сглаживание гидроударов. Вторая функция, которую обеспечивает установка открытого расширительного бака – приём избытка теплоносителя, образовавшегося в ходе повышения температуры. Это позволяет защитить радиаторы, котёл, трубопровод от повреждения, разрывов

Мембранные баки

Это закрытые ёмкости обычно цилиндрической формы, состоящие из двух отсеков, разделённых эластичной полимерной перегородкой. В первой камере находится газ (воздух, азот), закачанный под определённым давлением на заводе-изготовителе. Она абсолютно герметична, но при необходимости степень сжатия среды в ней может меняться путём подкачки через специальный заглушённый разъём.

Вторая камера подсоединяется к системе отопления и служит местом для сбора избытка воды. При этом она растягивает мембрану и сжимает газ в первом отсеке. По мере остывания теплоноситель возвращается к прежним объёмам. Перегородка под действием сдавленного азота или воздуха распрямляется и выталкивает его в трубопровод.

В принципе монтаж мембранного расширительного бака решает те же задачи, что и предыдущий тип оборудования, однако он предназначен для закрытых комплексов обогрева. Это устройство более комфортно в эксплуатации, так как его работа полностью автоматизирована.

Гидроаккумуляторы

По конструкции аналогичны агрегатам из предыдущего раздела, но предназначены для комплексов холодного водоснабжения (ХВС). Сырьём для их изготовления служат материалы, допущенные к контакту с питьевой водой, делает возможным монтаж расширительного бака в бытовые системы. Это устройство служит одновременно нескольким целям

1. сокращение пусков насоса, обеспечивающего подъём ресурса из скважины или колодца. Это становится возможным из-за наличия определённого его объёма в одном из отсеков гидроаккумулятора
2. накопление запаса воды на случай, если её невозможно будет качать из источника какое-то время
3. поддержание необходимого напора в системе ХВС. Достаточный уровень давления создаёт сжатый в герметичной камере газ, который сопротивляется и воздействует на эластичную перегородку

Зачастую установка мембранного расширительного бака осуществляется вместе с насосом, если он входит в комплектацию единого модуля. Также он оснащается автоматикой, которая даёт возможность создать саморегулирующийся автоматизированный комплекс.

Монтаж оборудования

Способ размещения и подключения устройства во многом определяет его тип, назначение.

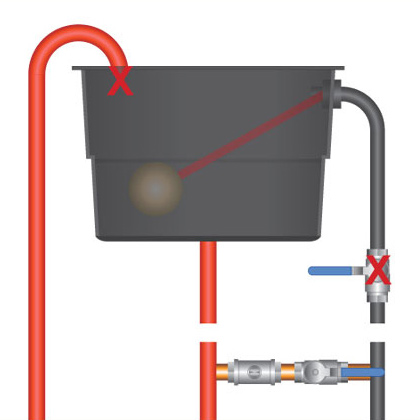

Установка открытого расширительного бака

Обеспечение эффективного удаления воздуха возможно при условии, что ёмкость размещена в максимально высокой точке. Чаще всего для этого используется чердак, может выделяться пространство под потолком. Важно, чтобы там поддерживалась комфортная температура, которая не позволит замёрзнуть воде. Если помещение, где смонтирован резервуар, не отапливается, необходимо утеплить его корпус. Врезка в трубопровод осуществляется с применением резьбовых соединений.

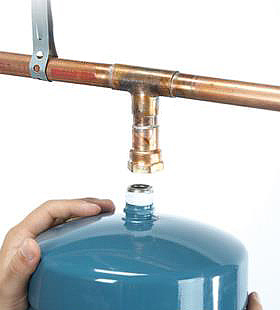

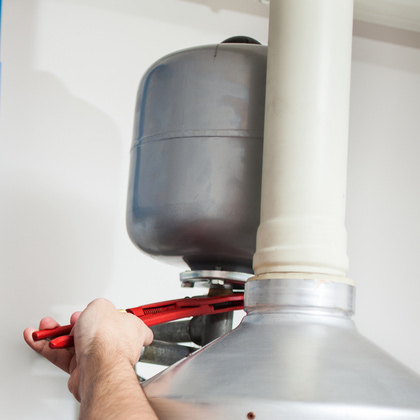

Подключение закрытого бака

В системе отопления мембранное оборудование размещается в непосредственной близости от котла на обратной линии. Там минимальная температура и давление, что позволяет продлить срок его службы. Грамотная и правильная установка расширительного бака предполагает размещение чуть выше уровня котла, если это возможно. Желательно, чтобы врезка в трубопровод предполагала использование запорной арматуры. Это позволит беспрепятственно снимать устройство для профилактики, ремонта без слива теплоносителя.

Корпус бака навешивается на стену или размещается на полу, если его объём превышает 50 л. Перед ним устанавливается предохранительный клапан, который осуществляет предварительный сброс излишка воды. Если это устройство срабатывает слишком часто, стоит задуматься о том, насколько точно рассчитана ёмкость резервуара. Возможно, стоит заменить её на бо́льшую модель. Контролировать давление позволит манометр, подключаемый на выходе из оборудования.

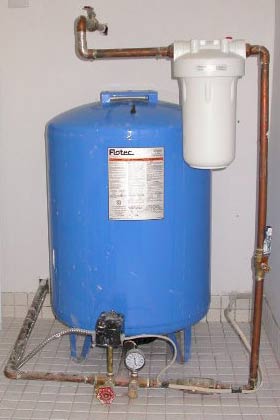

Монтаж гидроаккумулятора

В систему ХВС установка расширительного бака мембранного типа выполняется по схожей технологии с сетью отопления. Перед ним необходимо врезать предохранительный клапан, после него – манометр. Не стоит забывать о запорных кранах. Дополнительно устройство оснащают обратным клапаном на входе, который предотвратит движение жидкости из водопровода в источник.

Зачастую для объединения всех основных элементов, необходимых для подачи воды из скважины или колодца, используется пятиходовой фитинг. Этот элемент имеет 5 резьбовых отводов для

1. гидроаккумулятора
2. насоса
3. манометра
4. реле давления
5. водопровода

Место, где будет выполнена установка расширительного бака для водоснабжения, выбирается либо в отдельном помещении дома, либо за его пределами. В первом случае необходимо учесть, что насосное оборудование может создавать шум при работе, поэтому комната с оборудованием должна быть достаточно удалена от жилой зоны. Монтаж гидроаккумулятора вне здания возможен в кессоне скважины или приямке возле колодца. Они представляют собой отсеки, размещённые в оголовке источника или вырытые в земле. На их дно насыпается щебень, стены выполняются из пластика, кирпичной кладки, бетона. Главное, чтобы конструкция была достаточно хорошо утеплена.
