Установка труб
Обустройство любой системы коммуникаций, будь-то водоснабжение, отопление или канализация, не может обойтись без такого этапа работ как установка труб внутри или снаружи помещения. По ним осуществляется движение теплоносителя, водопроводной воды, канализационных стоков, они служат связующим звеном между всеми элементами системы.
От того насколько грамотно произведён монтаж трубопровода зависит эффективность, долговечность функционирования инженерной сети. Поэтому, составляя проект, схему его размещения, необходимо учитывать, что установка водопроводных труб или канализационных существенно отличаются друг от друга используемыми материалами, технологией проведения работ, предъявляемыми требованиями. Прокладка наружных и внутренних коммуникаций также предполагает использование различных алгоритмов, схем, способов прокладки.
Дабы разобраться в особенностях монтажа трубопроводов различных инженерных сетей, стоит рассмотреть каждую разновидность отдельно.

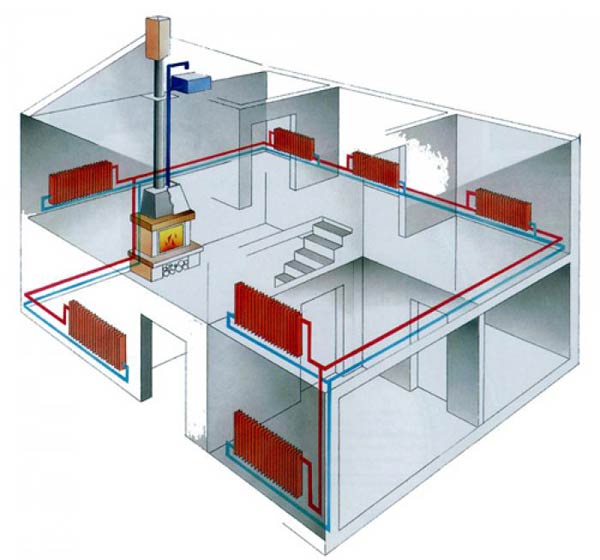

Прокладка теплопроводов
Этот вид работ предполагает установку труб отопления от отопительного котла до радиаторов, конвекторов, прокладку контуров системы «тёплый пол». Прежде всего необходимо определить тип разводки трубопровода, который может быть:
- однотрубным;
- двухтрубным.
Первая разводка производится с последовательным подключением отопительных приборов к тепловой магистрали. Она проста, удобна при прокладке, однако создаёт некоторые проблемы при эксплуатации. По мере прохождения теплоносителя через радиаторы, его температура снижается, поэтому удалённые от котельной комнаты недополучают тепло.

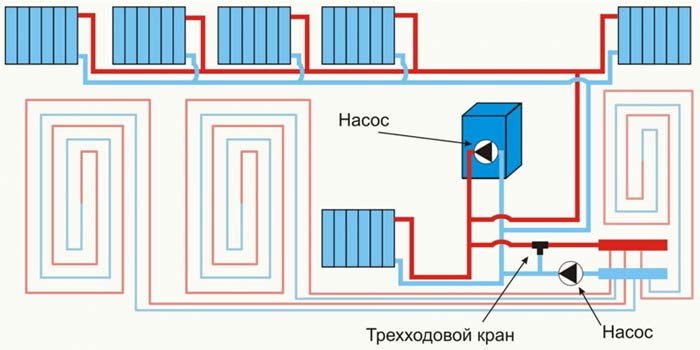

Максимально равномерный обогрев обеспечивает установка пластиковых труб или металлических по второму типу разводки. Он предполагает подключение к каждому прибору подающей и обратной линий. Самой популярной разновидностью двухтрубных схем является лучевая. Здесь к входу распределительного коллектора подводится теплопровод, а к выходам подсоединяются подающие и обратные отводы от каждой батареи или контуров тёплого пола.
К наиболее востребованным материалам для монтажа теплопроводов относят:
- Медь. Чаще всего установка медных труб производится для обвязки котла как наиболее ответственного участка. Этот материал обладает наибольшей прочностью, долговечностью, широким диапазоном температур, давления. Монтируется просто, с применением метода спайки. В то же время его стоимость довольно высока, поэтому не все могут обустроить комплекс обогрева только с использованием меди.
- Сшитый полиэтилен. Также оптимально прочный, износостойкий материал, невосприимчивый к воздействию химически агрессивных компонентов теплоносителя, механическому воздействию. В этой сфере лидирует установка труб рехау как максимально надёжная, проверенная временем марка. Монтаж конструкций из неё производится с применением специальных пресс-фитингов.
- Металлопластик. Материал, состоящий из трёх слоёв: внутреннего и наружного из полимеров с прослойкой из алюминия между ними. Наличие этой прослойки обеспечивает изделиям гибкость, минимальное линейное расширение, а гладкий внутренний слой гарантирует хорошую пропускную способность. Соединение отдельных участков металлопластиковых конструкций производится при помощи резьбовых или пресс-фитингов.
- Полипропилен. Чаще используется для организации систем канализации или холодного водоснабжения ввиду низкой устойчивости к воздействию высоких температур. Однако установка полипропиленовых труб отопления возможна при условии использования изделий, армированных алюминием или стекловолокном.
Немаловажное значение при прокладке теплопровода необходимо уделить его уклону, что особенно важно для систем с естественной циркуляцией. Он должен составлять 10-15 мм на погонный метр. Для комплексов, оборудованных циркуляционным насосом, обеспечивающим движение теплоносителя, этот параметр не столь важен. Уклон трубопровода в этом случае может составлять не более 3 мм на 1 м по направлению к сливной арматуре.

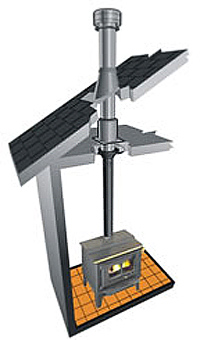

Установка труб дымохода
Данный вид работ является одним из этапов обустройства комплекса обогрева, однако специфика его выполнения кардинально отличается от прокладки теплопровода. Дымоход необходим для отвода продуктов горения, выделяемых при сгорании топлива в котле. Все конфигурации этого оборудования можно разделить на три группы:
- внутренние;
- наружные;
- коаксиальные.
Внутренние дымоотводы чаще всего планируют на стадии строительства дома, так как данная конструкция проходит через перекрытия этажей, выходит на крышу. Над самой высокой её точкой дымоход должен возвышаться как минимум на полметра. Такой способ монтажа используется для установки печных труб каминов, бань, саун. Стены внутреннего дымохода чаще всего возводятся из кирпича. Если эта конструкция берёт начало с пола, для неё требуется прочный фундамент из бетона. К такому дымоотводу может подсоединяться одновременно несколько котлов.
Наружный дымоход более прост при монтаже, однако нуждается в утеплении. Именно поэтому для его обустройства производится установка труб сэндвич, состоящих из двух внешних слоёв стали и внутреннего слоя изоляции из базальтовой минеральной ваты.
Сам дымоотвод состоит из двух прочно соединённых между собой патрубков. Первый, горизонтальный, подсоединяется к котлу, выводится на улицу. Его протяжённость не должна превышать один метр. Второй, вертикальный, присоединяется к нему под углом 900. Его высоту определяет диаметр дымохода, зависящий от размера выходного отверстия котла, и мощность отопительного оборудования, влияющая на количество, температуру дымовых газов.
Коаксиальные дымоотводы предназначены большей частью для настенных газовых котлов, не отличающихся большой мощностью. Производится установка дымовых труб этого типа предельно просто. Горизонтальный двухстенный патрубок подключается к выходу котлового оборудования и выводится на улицу через отверстие в стене. Тягу здесь создаёт встроенный вентилятор. Такой дымоход выполняет сразу две функции. По внутренней его трубке выводятся дымовые газы, а по внешней – поступает чистый воздух извне, поддерживая процесс горения.

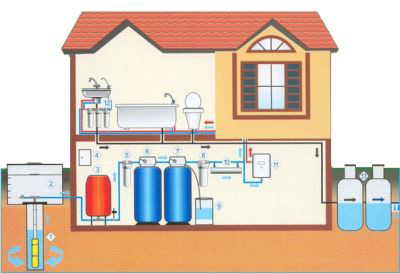

Установка труб водоснабжения
Прокладка водопровода производится от центральных коммуникаций или собственного источника воды (колодца, скважины) до точек водоразбора (раковины, ванны, стиральной машины), поэтому включает два основных этапа работ:
- наружный;
- внутренний.
Первый этап начинается с обустройства источника водоснабжения, после чего выполняется установка труб в скважину или колодец. Трубопровод подсоединяется к погружному насосу, который опускается на дно источника, фиксируется стальным тросом. Затем водопровод проходит через стену колодца и прокладывается в заранее вырытой траншее. Материалом для наружных коммуникаций чаще всего служат ПНД-трубы. Они достаточно прочны, эластичны и не растрескиваются под воздействием холода, поэтому нуждаются в минимальном утеплении.
На следующем этапе выполняется установка водопроводных труб в квартире или доме. От входа трубопровод разделяется на горячую и холодную магистрали, подводится к стоякам. Далее разводка осуществляется по одной из двух схем:
- однотрубная. Предполагает подсоединение всех потребителей к одной линии посредством тройников;
- коллекторная. Её организация начинается с подключения распределительной гребёнки (коллектора), от которого отдельная линия ведётся к каждой водоразборной точке.
Материалами для прокладки водопровода служат преимущественно разновидности пластика:
- Полипропилен. Наибольшее распространение получила установка полипропиленовых труб при монтаже внутреннего водопровода. Это связано с невысокой ценой этих изделий в сочетании с хорошими эксплуатационными характеристиками. Полипропилен пластичен, гигиеничен, отлично выдерживает гидроудары, обладает небольшим весом, длительным сроком службы. Одним из его недостатков является жёсткость, что несколько осложняет процесс монтажа поворотов. Однако решить эту проблему легко, используя соответствующие фитинги.
- Металлопластик. Применяется установка металлопластиковых труб как для холодного, так и для горячего водоснабжения, потому что данный материал хорошо выдерживает перепады давления, повышение температуры воды до +90 С.
- Полиэтилен. Отличается восприимчивостью к высоким температурам, потому более применим для прокладки водопроводов холодной воды. Несколько отличающийся по технологии производства сшитый полиэтилен не теряет первоначальной формы, свойств под воздействием воды, нагретой до +95 С, поэтому одинаково эффективен при обустройстве холодных и горячих магистралей.

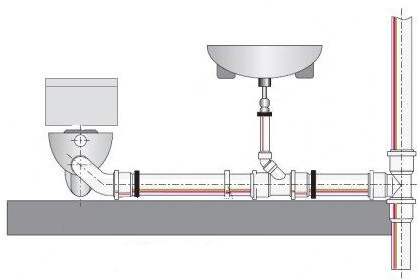

Установка канализационных труб
Предполагает прокладку коммуникаций от места слива стоков, в качестве которого может использоваться яма или септик, до приёмников (мойки, душа, унитаза, бытовой техники). Организация наружной канализационной сети во многом схожа с водопроводной. Здесь точно также прокладывается траншея в земле, дно которой выстилается песком. После укладки трубопровода ров засыпается слоем песка, а затем грунтом. Материалом для установки дренажных труб могут служить чугун, асбестоцемент, отличающиеся максимальной прочностью, долговечностью, устойчивостью к низким температурам, коррозии.
Внутренняя прокладка канализационных коммуникаций начинается от главного стояка, который должен выходить на крышу здания и возвышаться над ней на полметра. Это необходимо для обеспечения вентиляции, удаления неприятных запахов. От стояка трубопровод разводится к приёмникам, подключается к ним через сифон – соединительный элемент, удерживающий неприятный запах.
Производится установка труб канализации двумя способами:
- самотёчным. Отток жидкости осуществляется за счёт наклона водопровода, который должен составлять 20-30 мм на 1 метр.
- напорным. Стоки движутся в нужном направлении под воздействием канализационного насоса, что особенно удобно, если приёмники расположены на цокольном этаже или в подвале.
Для организации канализации монтируются трубопроводы больших размеров. Изделия диаметром 100 мм используются для подключения главного стояка, унитаза, 50 мм – для прочей сантехники и бытовой техники.
Так как металлы достаточно дорого стоят, обладают немалым весом, сложны при монтаже, обустройство канализационных систем выполняется с использованием пластиковых материалов. Наиболее востребована установка труб пвх и пнд, которые мало применимы в других сферах из-за высокой вероятности деформации под воздействием высокой температуры.
